可以使用 SFC51 'RDSYSST' 讀出 SSL 部分列表或SSL 部分列表的摘錄。 下面的配置在文中所附的例程中創建。 下面的配置在文中所附的例程中創建：
圖01
在用戶程序(OB1)中，使用 SFC51 "RDSYSST" 讀出 CPU 的系統狀態列表。
調用 SFC51 "RDSYSST" 時，通過輸入?yún)?shù) SSL_ID 指定了用戶想讀取的系統狀態列表。使用此方法可讀出下列數據，例如：
所有有關 SSL_ID 的具體的可用信息請參看手冊 ：“用于 S7300/400系統和 標準功能的系統軟件 卷1&2”
當調用 SFC51 "RDSYSST" 時，在輸入?yún)?shù)INDEX，要以16進制格式指定 PROFIBUS DP 主站系統或者PROFINET IO 系統的編號，PROFIBUS DP 主站系統的編號或者PROFINET IO 系統的編號可以在硬件配置中找到（見圖.01）。
SFC51 "RDSYSST" 的參數分配根據使用不同的 CPU 而不同：
圖02
圖03

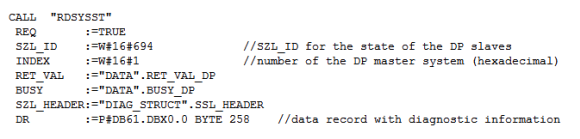

輸入 SSL_ID=694(HEX) 以確定 DP 主站系統或者 PROFINET IO 系統連接到 PN/DP CPU 站點的狀態。指定所讀出的系統狀態列表數據(診斷數據) 的存儲區域，診斷數據區大小為 258 字節。
表 01 為 258 字節長的診斷數據結構：
| 內容 | 長度 | 解釋 |
| index | 1 word |
0: 中央機架 1-31: 在 PROFIBUS DP 主站系統中的遠程模塊 100-115: 在 PROFINET IO 系統中的遠程模塊 |
| status_0 | BOOL |
組信息 1: 下面狀態位最少有一個值為 1 0: 下面所有狀態位值為 0 |
| status_1 | BOOL |
站 1 狀態 1: 站 1 故障(僅對 694 有效) |
| status_2 | BOOL |
站 2 狀態 1: 站 2 故障(僅對 694 有效) |
| ... | ||
| status_2047 | BOOL |
站 2047 狀態 1: 站 2047 故障(僅對 694 有效) |
表 01
最大可以確定 2047 個站的狀態。在診斷數據存儲區域中每個站需要 1 bit。此外，需要另外 1 bit 作為組信息。就是說在診斷數據存儲區域中，256 字節分配給每個站點的狀態，2 字節為索引(關于 DP 主站系統或者 PROFINET IO 系統的信息)。
下面的例程中包含一個完整的 S7 站硬件組態，用戶程序中有 SFC51 "RDSYSST" 的調用。
SSL_Status_PNDP.zip ( 686 KB )
圖04
輸入 SSL_ID=292(HEX) 以確定連接到只有集成 DP 接口的 CPU 所帶的 DP 主站系統中的站點狀態。指定所讀出的系統狀態列表數據(診斷數據) 的存儲區域，診斷數據區大小為 16 字節。
表 02 為 16 字節長的診斷數據結構：
| 內容 | 長度 | 解釋 |
| status_0 | 1 byte |
Bit 0: 基本單元 (INDEX=0) 或站 1 Bit 1: 擴展設備或站 2 ... Bit 7: 擴展設備或站 8 ... |
| status_1 | 1 byte |
Bit 0: 擴展設備或站 9 Bit 1: 擴展設備或站 10 ... Bit 7: 擴展設備或站 16 ... |
| status_2 | 1 byte |
Bit 0: 擴展設備或站 17 Bit 1: 擴展設備或站 18 ... Bit 7: 擴展設備或站 24 |
| status_3 | 1 byte |
Bit 0: 擴展設備或站 25 Bit 1: 擴展設備或站 26 ... Bit 6: S5 區域中的擴展設備或站 31 Bit 7: S5 區域中的擴展設備或站 32 |
| ... | ||
| status_15 | 1 byte |
Bit 0: S5 區域中的擴展設備或站 121 Bit 1: S5 區域中的擴展設備或站 122 ... Bit 7: S5 區域中的擴展設備或站 128 |
表 02
最大可以確定 128 個站的狀態。 在診斷數據存儲區域中每個站需要 1 bit。就是說在診斷數據存儲區域中，需要 16 個字節來表示狀態信息。
下面的例程中包含一個完整的 S7 站硬件組態，用戶程序中有 SFC51 "RDSYSST" 的調用。
SSL_Status_DP.zip ( 257 KB )
例子項目是使用 STEP 7 V5.5 創建的。復制 SSL_Status_PNDP.zip 或 SSL_Status_DP.zip 文件到單獨的文件夾內然后在 STEP 7 中解壓縮，這時 STEP 7 項目的所有子目錄會被解包，可以使用 SIMATIC Manager 來處理這些已經解包的 STEP 7 項目。
